Mikä on HDMI-pikakytkin

HDMI-pikakytkin on nopea tapa vaihtaa HDMI-videovastaanoton välillä televisiossa. Kannattaa tietää, että analogisen videon aikakaudella voit vapaasti tallentaa televisio-ohjelmia esimerkiksi videonauhurinauhalle. Tallennuslaatu oli keskinkertainen ja lähetysten suojaaminen kopioinnilta oli teknisesti mahdotonta. Kun digitaalisen videon aikakausi alkoi ja erityisesti kun Blu Ray -soittimet ilmestyivät, oikeudenhaltijat alkoivat nostaa esiin kysymyksen sisällön suojaamisesta kopioinnilta. Soittimien, mediasoittimien ja televisioiden valmistajien kanssa päästiin sopimukseen siitä, että HDMI:n kautta lähetettävä video on siirrettävä salattuna HDCP-protokollaa käyttäen. Tämä esti lisensoimattomien kopioiden luomisen. Salausavainten vaihtaminen ja yhteyden muodostaminen salatun yhteyden muodostamiseksi vie kuitenkin aikaa. Odotusaika on noin 10 sekuntia, joissakin tapauksissa hieman pidempään, jos yhteyden uudelleen muodostaminen on tarpeen.

Valmistajat ovat alkaneet miettiä tapoja lyhentää yhteysaikoja. Samsungin (Samsungin HDMI-pikakytkin) ja Toshiban (Toshiban HDMI-pikakytkin) televisiot tukevat nopeaa vaihtoa HDMI-tulojen välillä, vain jotkin kalliimmat mallit, mutta vähitellen yhä useammat televisiot tukevat nopeaa vaihtoa HDMI-tulojen välillä. Televisiot, joissa on HDMI-pikakytkentätuki, käyttävät tekniikkaa, jonka avulla voit vaihtaa HDMI-tulojen välillä 1 sekunnissa. Tämän tekniikan kehitti Silicon Image vuonna 2008, ja se on vähitellen tulossa johtavien valmistajien televisioihin. Seuraavaksi selitän, miten HDMI-pikakytkin toimii.

Video voidaan siirtää käyttämällä HDMI HDCP:tä, mikä tarkoittaa salauksen käyttämistä videonsiirron suojaamiseksi, jolloin video lähetetään laitteesta televisioon salatussa muodossa, ja vain televisio purkaa digitaalisen videovirran salauksen. Se on itse asiassa hieman yksinkertaisempaa: kaksi laitetta vaihtaa käyttöavaimia ja yhteys muodostetaan.

Järjestelmän työ InstaPort

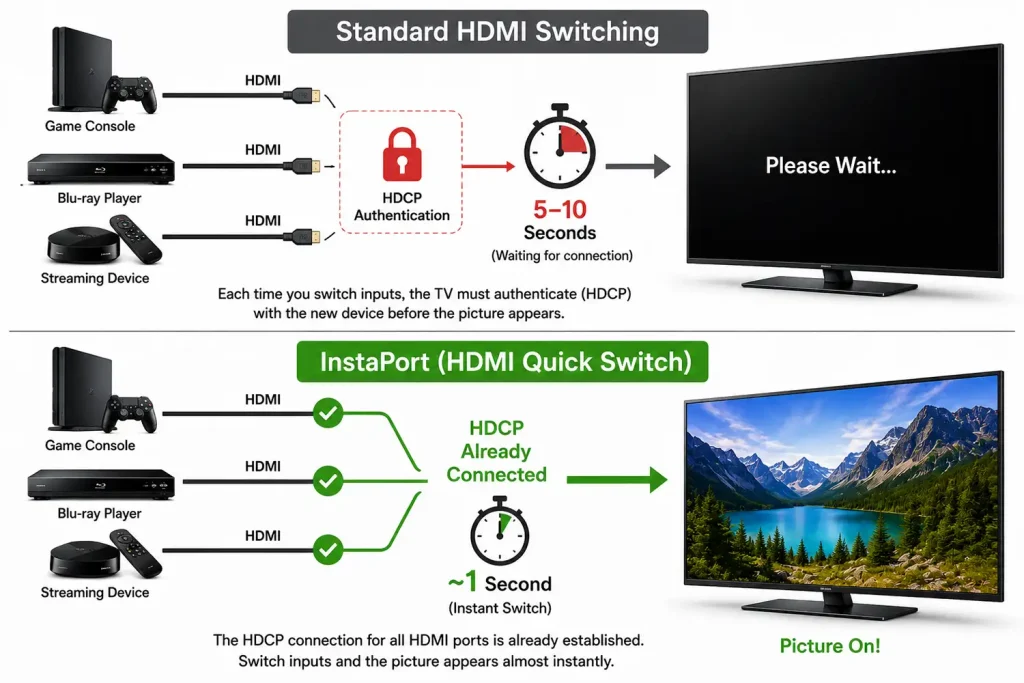

Miten Instaport (HDMI-pikakytkin Samsung) toimii?

HDCP-lähettimen ja HDCP-vastaanottimen välillä käytetään todennusprotokollaa sen vahvistamiseksi, että jälkimmäinen on laite, jolla on lupa vastaanottaa kyseistä sisältöä. Vahvistus koostuu salaisen avainsarjan tuntemisesta. Jokaisessa HDCP-laitteessa on yksilöllinen neljänkymmenen 56-bittisen salaisen avaimen sarja, jota kutsutaan DPK:ksi (Device Private Keys) ja joka on saatu DCP LLC:ltä. Viestinnän aikana laitteet luovat jaetun salaisuuden, jota ei voi salakuunnella, ja tätä salaisuutta käytetään symmetrisenä avaimena, jolla varmennetulle laitteelle tarkoitettu HDCP-sisältö puretaan.

Kun käyttäjä valitsee television HDMI-tulon. Lähettävä laite vaihtaa avaimia HDMI-vastaanottimen (TV) kanssa yhteyden todentamiseksi. Video voidaan näyttää vain, jos laitteet ovat vaihtaneet avaimet. Tämä toimenpide kestää noin 10 sekuntia. Tämän vuoksi videon toisto alkaa viiveellä.

Televisioiden HDMI-porttien HDCP-toiminnon toteuttamiseksi käytettiin erityistä ohjelmaa HDMI-yhteyden muodostamiseen. Ensimmäisissä televisioissa oli vain yksi HDMI-portti, joka tuki HDCP:tä. Tämä tarkoitti sitä, että kopiosuojattuja elokuvia voitiin katsella vain kyseisen portin kautta. Myöhemmin HDCP-tuki otettiin käyttöön kaikissa HDMI-porteissa.

Kehitettiin erityinen siru, jonka avulla HDCP-yhteys voitiin konfiguroida niin, että porttien välinen nopea vaihtaminen nopeutui. Jokaisessa HDMI-portissa on HDCP-siru, kun mikä tahansa laite kytkeytyy HDMI-porttiin, yhteys muodostetaan portissa olevan sirun kanssa, ja video on valmis näytettäväksi televisiossa, mutta se ei ole ohjelmallisesti aktivoitu näyttöä varten.

TV:n ohjelmisto vaihtaa toiminnallisesti HDMI-tulojen välillä. Koska yhteys on jo muodostettu jokaisen televisioon fyysisesti liitetyn laitteen kanssa. Kun vaihdat HDMI-tuloa, HDCP-yhteys on jo muodostettu, odotusaika videon näyttämiseksi TV-ruudulla sopivaan porttiin siirtymisen jälkeen on minimaalinen. Näet kuvan jo 1 sekunnin kuluttua siitä, kun olet vaihtanut vastaavaan porttiin.

Instaport tarkoittaa selitetty

Jos televisiossasi lukee, että siinä on Instaport, sinun on hyvä tietää, että HDMI-videovastaanoton vaihtoaika on 1 sekunti, joka on aika, joka kuluu kuvan siirtymiseen HDMI-portin kautta. HDCP-yhteys on jo muodostettu ja video lähetetään HDMI-tulosta näytölle. Quick Switch -sirulla on jo HDCP-yhteys HDMI-laitteiden välillä, ja sinun tarvitsee vain ottaa portti käyttöön television asetuksissa.
