HDMI-CEC on lyhenne sanoista High Definition Multimedia Interface – Consumer Electronics Control. Se on järjestelmä, jolla voidaan ohjata useita HDMI:n kautta liitettyjä laitteita; lisää myöhemmin.
Tekniikka kehitettiin ja sitä käytettiin joukoittain HDMI 1.2- tai sitä uudemmissa porteissa. Jos sinulla on HDMI-portilla varustettu televisio tai muu laite, joka on valmistettu vuoden 2006 jälkeen, siinä on todennäköisesti HDMI CEC. Vaikka ensimmäinen HDMI 1.0 -standardi suunniteltiin käyttämään CEC:tä, hyvin usein valmistajien olisi pitänyt kiinnittää enemmän huomiota tähän vaatimukseen; monissa laitteissa ei ollut CEC-tukea HDMI-porteissa.
HDMI CEC:n historia
CEC-järjestelmä (Consumer Electronics Control) otettiin ensimmäisen kerran käyttöön analogisissa laitteissa, kuten televisioissa ja videonauhureissa, ja se toimi SCART-liittimien kautta. Tämän tekniikan avulla käyttäjät pystyivät ohjaamaan videonauhureita television kaukosäätimillä, mutta sitä ei käytetty laajalti, koska kaikissa televisioissa ei ollut SCART-liittimiä ja videonauhureiden kaukosäätimissä oli vain rajoitettu toiminnallisuus. HDMI-porttien käyttöönoton myötä CEC-järjestelmä integroitiin HDMI:hen, jolloin siitä tuli olennainen ominaisuus kaikissa laitteissa, joissa on HDMI-portit.
HDMI CEC selitetty esimerkin avulla
Yritän selittää asian mahdollisimman yksinkertaisesti: HDMI CEC tarkoittaa, että sinulla on useita laitteita, joita käytetään yleisimmin seuraavasti: sinulla on televisio, suoratoistolaite, kuten Roku tai Chromecast, joka on kytketty television HDMI-porttiin, ja sinulla on äänivastaanotin tai soundbar, joka on kytketty toiseen porttiin, jonka nimi on HDMI ARC (eARC). Jos siis otat HDMI CEC:n käyttöön kaikissa laitteissa, sinun tarvitsee kytkeä päälle vain yksi laite kerrallaan kytkeäksesi kaikki laitteet päälle, esimerkiksi voit käskeä Alexaa kytkemään Chromecastin päälle, jolloin televisio ja soundbar kytkeytyvät automaattisesti päälle. Voit sitten ohjata suoratoistolaitetta television kaukosäätimellä.
Miten HDMI CEC toimii fyysisesti
HDMI CEC:n käyttämiseksi on täytettävä useita vaatimuksia.
HDMI-kaapelin on tuettava CEC:tä ja käytettävä erillistä johtoa signaalin siirtämiseen kaapelissa. Jotkin kaapelivalmistajat saattavat säästää rahaa ja jättää tämän johdon kaapeliin sisällyttämättä.
Kaikkien laitteiden, joita haluat ohjata, on tuettava HDMI CEC:tä.
Valvonta tapahtuu seuraavasti. Kun otat HDMI CEC -tilan käyttöön laitteissa, HDMI-portti pysyy jännitteisenä.
Tarkastellaan esimerkkiä television kytkemisestä päälle Chromecastin avulla. Kytke vain Chromecast päälle; tämä laite luo ohjauskoodin (Virta) ja lähettää tämän koodin televisioon; televisio vastaanottaa tämän koodin ja ymmärtää signaalin päälle kytkeytymisestä ja kytkee television päälle. Vastaavasti päinvastoin kytket Chromecast-television päälle. Jos sitten haluat ohjata jotakin laitetta, kaikki TV:n signaalit lähetetään HDMI:n kautta haluttuun laitteeseen.
Jos esimerkiksi haluat lisätä ääntä soundbariin, otat kaukosäätimen TV:stä ja painat boost-painiketta. Komento menee televisioon, ja televisio lähettää tämän komennon kaikkiin muihin laitteisiin. Tässä on pieni vivahde; molemmat laitteet vastaavat, jos ne ymmärtävät komennon. Esimerkiksi Chromecast ja soundbar lisäävät ääntä.
HDMI CEC -rakenne digitaalisia laitteita varten
Kun otat HDMI CEC -tuen käyttöön laitteessa, lisätty laite liitetään yhteen enintään 15 laitteen hallintaväylään. Uusi laite rekisteröidään ja sille annetaan looginen osoite, ja sen tyyppi (TV, soitin, suoratoistolaite, äänilaite) määritetään asianmukaista toimintaa varten. Koska HDMI on ensisijaisesti videoliitäntä, ensisijaiseksi laitteeksi valitaan aina televisio tai näyttö.
HDMI CEC -komennon rakenne
HDMI CEC -komennot koostuvat 10 bitistä. Komentolohkoja voi olla kaksi; ensimmäisessä lohkossa kerrotaan, mikä laite aloitti komennon ja mille laitteelle, ja toisessa lohkossa komento lähetetään suoritettavaksi.
Mutta jos ei ole tarvetta osoittaa osoitetta tietylle laitteelle, vain komentolohko lähetetään; näin on useimmissa tapauksissa.
Esimerkki: Esimerkki: Sinulla on televisio, Chromecast ja soundbar, kuten edellisessä esimerkissä. Riippumatta siitä, minkä laitteen kytket ensin päälle, HDMI CEC lähettää aktivoidusta laitteesta komennon, jolloin kaikki CEC-väylään liitetyt laitteet kytkeytyvät päälle.
Seuraavaksi, kun katsot videota Chromecastilla, haluat keskeyttää katselun. Ota television kaukosäädin ja paina taukopainiketta; televisio luo komennon katselun keskeyttämiseksi ja lähettää tämän komennon väylään; tässä tapauksessa vain Chromecast voi vastata. Vain se voi tunnistaa tämän komennon. Soundbar ei tue tätä komentoa ja jättää sen huomiotta.
Mitä komentoja HDMI CEC tukee
HDMI CEC voi tukea monia komentoja. Kaikille komennoille on annettu tietty koodi, jotta viestintä olisi asianmukaista. Komennot ovat luettelo komennoista, mutta hyvin tavanomaisia.
- Tehonohjauskomennot: Kytke laite päälle ja aseta se valmiustilaan.
- Komennot videon toiston ohjaamiseen: käynnistys, pysäytys, tauko.
- Kursorin ohjauskomennot: Valitse video suoratoistolaitteen valikosta.
- Äänenohjauskomennot: äänenohjaus.
On muitakin komentoja, mutta niitä käytetään harvoin käytännössä.
HDMI CEC:n ottaminen käyttöön televisiossa ja muissa laitteissa

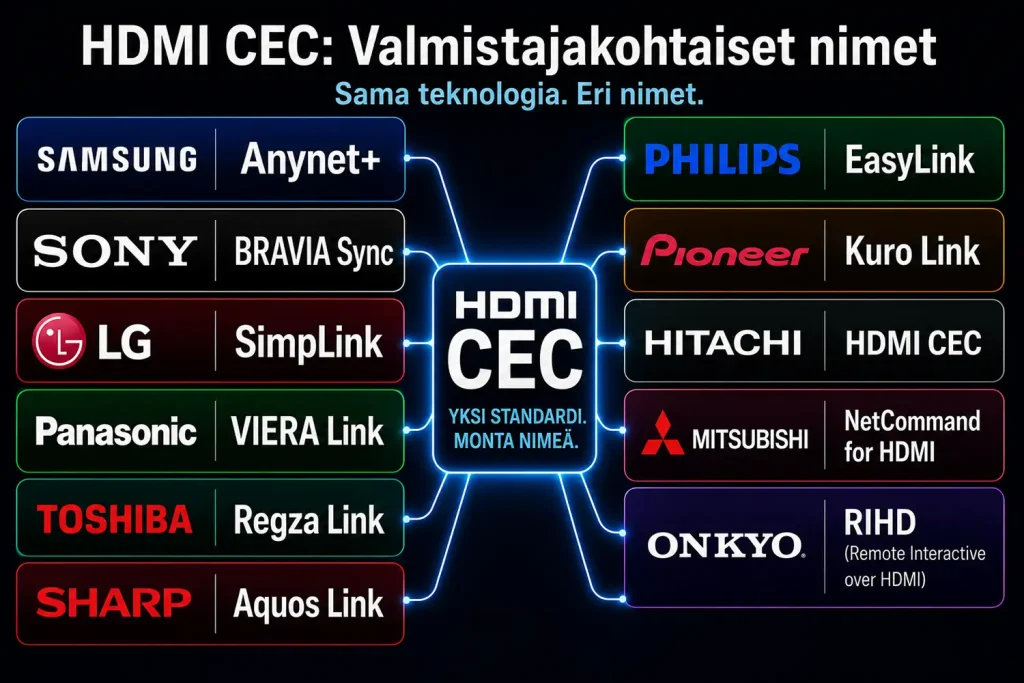

Sinun pitäisi tietää, että kun HDMI CEC otettiin käyttöön vuonna 2007, televisiovastaanottimilla oli vain vähän tarjottavaa, joten yritysten markkinointiosastot päättivät kutsua HDMI CEC -tukea nimellä. Näin asiakkaat pystyivät esittelemään ainutlaatuista tekniikkaa, kun Samsungin tv-mainoksissa oli tavallista mainita, että televisio tukee Anynet+-tekniikkaa. Ja alitajuisesti kuluttaja ajatteli, että televisiossa oli jotain erityistä. Tämä on vain mainos, mutta sen seurauksena televisiovastaanottimissa on eri nimiä HDMI CEC:lle, mutta joskus suluissa selitetään, mistä on kyse. Tämän seurauksena HDMI CEC:tä kutsutaan joissakin tuotemerkeissä näin.
- Anynet (Anynet+) – Samsung
- Aquos Link – Sharp.
- BRAVIA Sync – Sony
- HDMI-CEC – Hitachi
- Kuro Link – Pioneeri
- CE-Link ja Regza Link – Toshiba
- RIHD – Onkyo
- SimpLink – LG
- HDAVI Control, EZ-Sync ja VIERA Link – Panasonic
- EasyLink – Philips
- NetCommand for HDMI – Mitsubishi
Jotta voit aloittaa HDMI CEC:n käytön, sinun on otettava HDMI CEC -asetus käyttöön. HDMI CEC:n ottaminen käyttöön ei vaadi lisäasetuksia. Sinun on esimerkiksi löydettävä Anynet + Samsung TV:stä ja otettava se käyttöön.
Vastaavasti sinun on löydettävä ja otettava asetus käyttöön muissa laitteissa. Sinun on mentävä kyseisen laitteen valikkoon ja etsittävä CEC-asetus. Koska laitteita on niin paljon, en anna esimerkkejä.
Ongelmat HDMI CEC:tä käytettäessä
Mitä ongelmia voi esiintyä HDMI СEC:n käytössä? Sinun on syytä olla tietoinen siitä, että laitevalmistajat määrittelevät yhteensopivuusongelmien mahdollisuuden, kun käytät HDMI CEC:tä eri laitemerkkien kanssa. Protokolla on sama, mutta jotkut valmistajat saattavat julkaista joitakin komentoja vain osittain, mikä voi aiheuttaa ongelmia. Tämä voidaan tarkistaa vain kokeellisesti.
Toinen mahdollinen ongelma on sellaisten kaapeleiden käyttö, jotka tarvitsevat CEC-tukea. Vaikka oletusarvoisesti HDMI 1.4 -kaapelin pitäisi tukea CEC:tä, jos ostat HDMI 1.4 -kaapelin, on olemassa poikkeuksia. Tarkista, että kaapeli tukee HDMI:tä muissa laitteissa.
Ongelmia voi tulla myös, jos käytössäsi on eri valmistajien ja eri vuosien laitteita, varsinkin jos jokin laitteista on melko vanha.
HDMI CEC on hyödyllinen ominaisuus, joka mahdollistaa useiden laitteiden ohjaamisen yhdellä kaukosäätimellä tai laitteella. Jos sinulla on esimerkiksi televisio, Chromecast ja soundbar, jotka kaikki on liitetty HDMI:n kautta, voit kytkeä ne kaikki päälle yksinkertaisesti kytkemällä television päälle.
Toinen tapa käyttää HDMI CEC:tä on, jos televisiosi ei tue Alexan kaltaisia ääniavustajia. Jos sinulla on suoratoistolaite, jolla voi ohjata Alexaa, voit käynnistää television aktivoimalla suoratoistolaitteen, jolloin televisio käynnistyy HDMI CEC:n kautta.
Vaikka HDMI CEC:tä käytetään myös muissa järjestelmissä, kuten videovalvonnassa, sitä käytetään yleisimmin televisioissa. Kaiken kaikkiaan HDMI CEC on kätevä ja tehokas tapa hallita useita laitteita helposti.
Kuinka voit käyttää HDMI CEC:tä
HDMI CEC on hyödyllinen ominaisuus, joka mahdollistaa useiden laitteiden ohjaamisen yhdellä kaukosäätimellä tai laitteella. Jos sinulla on esimerkiksi televisio, Chromecast ja soundbar, jotka kaikki on liitetty HDMI:n kautta, voit kytkeä ne kaikki päälle yksinkertaisesti kytkemällä television päälle.
Toinen tapa käyttää HDMI CEC:tä on, jos televisiosi ei tue Alexan kaltaisia ääniavustajia. Jos sinulla on suoratoistolaite, jolla voi ohjata Alexaa, voit käynnistää television aktivoimalla suoratoistolaitteen, jolloin televisio käynnistyy HDMI CEC:n kautta.
Vaikka HDMI CEC:tä käytetään myös muissa järjestelmissä, kuten videovalvonnassa, sitä käytetään yleisimmin televisioissa. Kaiken kaikkiaan HDMI CEC on kätevä ja tehokas tapa hallita useita laitteita helposti.
