Taustavalaistus on yksi LCD-television tärkeimmistä osista. Toisin kuin OLED-näytöt, LCD-paneeli ei pysty tuottamaan valoa itse, joten se tarvitsee näytön taakse sijoitetun valonlähteen. Taustavalaistus loistaa LCD-pikselien läpi, jolloin kuva näkyy näytöllä.

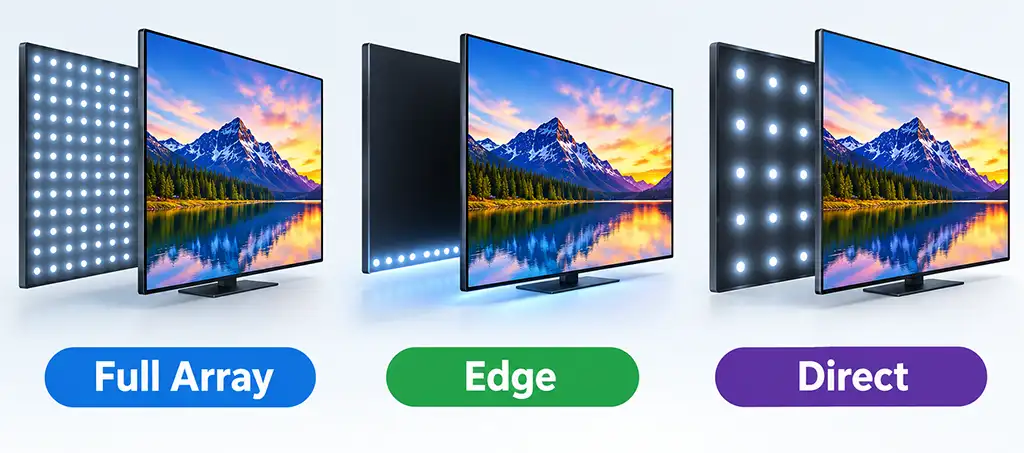

LED-taustavalaistuksessa on kaksi perustyyppiä: Direct LED ja Edge LED. Ajan myötä valmistajat ovat kehittäneet näihin tekniikoihin perustuvia erilaisia muunnelmia ja parannuksia, kuten FALD-, Mini LED-, RGB LED- ja Micro RGB LED -tekniikat.
TV-valmistajat ovat myös ottaneet käyttöön omia markkinointinimiään erilaisille taustavalaistustekniikoille, kuten LED Plus ja NANO Full LED.
Edge-lit LED -taustavalaistus
Edge-lit LED -taustavalaistusjärjestelmässä LED-valot on sijoitettu näytön reunoille eikä koko LCD-paneelin taakse. LED-valot sijaitsevat yleensä näytön alareunassa. Valo levitetään koko näytölle erityisen valoa ohjaavan ja heijastavan kerroksen avulla, joka levittää valon näytön alaosasta yläosaan.
Tämän rakenteen tärkein etu on, että valmistajat voivat tehdä erittäin ohuita televisioita. Koska LED-valot, jotka on yleensä sijoitettu kahdelle LED-listalle, asennetaan näytön reunaan, LCD-paneelin taakse tarvitaan vähemmän tilaa. Edge-lit-näytöt ovat myös edullisempia valmistaa. Niillä on kuitenkin joitakin haittoja. Tehokasta paikallista himmennystä on käytännössä mahdotonta toteuttaa, koska yksi LED valaisee suuren osan näytöstä.
Direct LED -taustavalaistus
Direct LED -taustavalaistusjärjestelmässä LED-valot on sijoitettu suoraan LCD-paneelin taakse. Ne on jaettu koko näytön takaosalle, ja ne suuntaavat valon kohti paneelia. Erityisiä linssejä voidaan käyttää valon levittämiseen tasaisemmin. Näytössä on myös heijastava kerros, joka auttaa suuntaamaan valon kohti näyttöä.
Yksinkertaisimmissa Direct LED -järjestelmissä käytetään suhteellisen pientä määrää LED-valoja. Näissä televisioissa koko taustavalaistus voi toimia yhtenä järjestelmänä ilman näytön eri alueiden erillistä ohjausta. Direct LED -tekniikasta on myös useita muunnelmia, kuten erilaisia tapoja sijoittaa LED-valot ja erilaisia LED-tyyppejä.
Suurin haitta on, että televisio tarvitsee LCD-paneelin taakse enemmän tilaa LED-valoille ja valoa levittäville optisille komponenteille. Tämän vuoksi Direct LED -televisio voi olla paksumpi kuin Edge LED -taustavalaistuksella varustettu malli. Nykyaikaiset Direct LED -näytöt voivat kuitenkin olla melko ohuita, koska tekniikka on kehittynyt merkittävästi.
Direct LED -tekniikasta käytetään joskus lyhennettä DLED. On tärkeää ymmärtää, että termi Direct LED kuvaa vain LED-valojen sijoittelua. Se ei tarkoita, että televisiossa olisi paikallinen himmennys tai suuri määrä itsenäisesti ohjattavia taustavalaistusalueita.
Full Array LED
Full Array LED on Direct LED -taustavalaistuksen kehittyneempi muoto. Sen sijaan, että LED-valot sijoitettaisiin vain tietyille alueille näytön taakse, Full Array -järjestelmässä LED-valot on jaettu koko näytön takaosalle.
Tämän rakenteen ansiosta valmistaja voi ohjata taustavalaistusta tasaisemmin koko näytön alueella, ja se tarjoaa paremman perustan paikalliselle himmennykselle. Kun LED-valot jaetaan erillisiin alueisiin, näytön eri osia voidaan kirkastaa tai himmentää toisistaan riippumatta.
Termi Full Array kuvaa LED-valojen fyysistä sijoittelua. Se ei kerro, kuinka monta LED-valoa käytetään tai kuinka monta itsenäisesti ohjattavaa himmennysaluetta televisiossa on.
Full Array -taustavalaistuksesta on myös kehittyneempiä muunnelmia, kuten Mini LED, RGB LED ja Micro RGB LED. Niissä käytetään erilaisia valoa tuottavia elementtejä ja niiden sijoittelutapoja taustavalaistuksen ohjauksen ja kuvanlaadun parantamiseksi.
Tämän vuoksi kahden Full Array -television kuvanlaatu voi olla hyvin erilainen. Yhdessä mallissa voi olla suhteellisen vähän taustavalaistusalueita, kun taas toisessa niitä voi olla satoja tai jopa enemmän.
Paikallinen himmennys ja taustavalaistusalueet

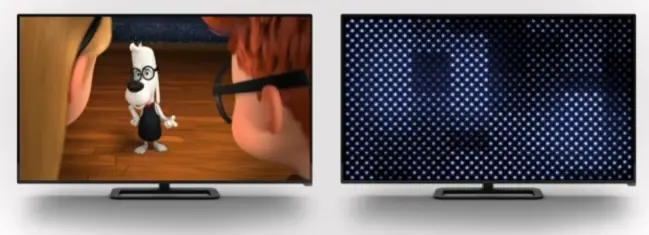

Paikallinen himmennys mahdollistaa television taustavalaistuksen eri alueiden itsenäisen ohjauksen. Mitä enemmän itsenäisesti ohjattavia alueita televisiossa on, sitä tarkemmin se voi säätää kuvan eri osien kirkkautta.
Esimerkiksi Edge LED -taustavalaistuksella varustetuissa televisioissa on yleensä vain kaksi himmennysaluetta, kun taas tavallisissa Direct LED -televisioissa voi olla useita suuria alueita. Näin suurilla alueilla taustavalaistusta on vaikea säätää tarkasti näytöllä näkyvän kuvan mukaan. Tämän seurauksena alueilla, joiden pitäisi olla mustia, voi näkyä valoa. Tämä on normaalia LCD-televisioissa.
Yleisesti ottaen mitä enemmän alueita on ja mitä pienempiä ne ovat, sitä tarkemmin televisio voi ohjata taustavalaistusta. Mini LED ja vastaavat tekniikat ovat tässä suhteessa erityisen tehokkaita, koska niiden avulla voidaan käyttää erittäin suurta määrää pieniä taustavalaistusalueita.
Alueiden määrä ei kuitenkaan yksin ratkaise kuvanlaatua. Myös LCD-paneelilla itsellään on tärkeä rooli. Televisio, jossa on suuri määrä himmennysalueita, voi silti tuottaa huonomman kuvan kuin huippuluokan näyttö, jossa on vähemmän alueita.
Direct LED -taustavalaistuksen muunnelmat
Direct LED -taustavalaistus on kehittynyt useiksi erilaisiksi rakenteiksi. Valmistajat ovat lisänneet LED-valojen määrää, pienentäneet niiden kokoa, muuttaneet niiden tuottaman valon tyyppiä ja kehittäneet erilaisia tapoja ohjata taustavalaistusta.
Full Array LED käyttää LED-valoja, jotka on sijoitettu koko näytön taakse. Tämä tuottaa tasaisemman valaistuksen kuin yksinkertainen taustavalaistus, jossa käytetään vähemmän LED-valoja. LED-valojen määrä voi vaihdella huomattavasti mallien välillä, joten pelkkä Full Array -nimi ei kerro, kuinka kehittynyt taustavalaistus on.
FALD, eli Full Array Local Dimming, jakaa Full Array -taustavalaistuksen itsenäisesti ohjattaviin alueisiin. Televisio voi kirkastaa joitakin alueita ja himmentää toisia kuvan mukaan. Useammat ja pienemmät alueet mahdollistavat yleensä taustavalaistuksen tarkemman hallinnan ja paremman kontrastin.
Dual LED käyttää kahden tyyppisiä LED-valoja, joiden värilämpötilat ovat erilaiset. Toinen tuottaa lämpimämpää valoa ja toinen viileämpää valoa. Televisio säätää niiden välistä tasapainoa muuttaakseen taustavalaistuksen värilämpötilaa. Samsung on käyttänyt Dual LED -nimitystä joissakin QLED-televisioissaan.
Mini LED käyttää paljon pienempiä LED-valoja kuin perinteiset LED-taustavalaistukset. Tämän ansiosta valmistajat voivat sijoittaa näytön taakse paljon enemmän LED-valoja ja luoda suuremman määrän himmennysalueita. Useammat alueet mahdollistavat kirkkaiden ja tummien alueiden tarkemman hallinnan.
RGB LED käyttää erillisiä punaisia, vihreitä ja sinisiä LED-valoja perinteisten valkoisten LED-valojen sijaan. Kolmen värin erillinen ohjaus antaa taustavalaistukselle paremman hallinnan valon spektriin ja voi auttaa laajentamaan näytön väriavaruutta.
RGB Mini LED yhdistää RGB LED -valot Mini LED -tekniikkaan. Pienemmät LED-valot mahdollistavat tiheän taustavalaistuksen, jossa on paljon erikseen ohjattavia alueita, kun taas RGB-valonlähteet tarjoavat paremman hallinnan taustavalaistuksen värille.
Valmistajat käyttävät myös omia nimiään tietyille taustavalaistusjärjestelmille. Nämä ovat markkinointinimiä eivätkä erillisiä taustavalaistustyyppejä.
Samsung Direct Full Array on Samsungin markkinointinimi sen Full Array -taustavalaistukselle. Samsung on käyttänyt eri TV-malleissa nimiä, kuten Direct Full Array 8×3 ja Direct Full Array 16×3.
Samsung Quantum Matrix on Samsungin markkinointinimi sen Mini LED -taustavalaistukselle, jossa on paikallinen himmennys. Quantum Matrix Pro on tämän järjestelmän kehittyneempi versio, jota käytetään joissakin Samsungin TV-malleissa.
Sony XR Backlight Master Drive on Sonyn markkinointinimi sen Mini LED -taustavalaistuksen ohjausjärjestelmälle. Sitä käytetään joissakin Sony-televisioissa yhdessä Mini LED -tekniikan ja paikallisen himmennyksen kanssa.
LG Full Array Dimming on LG:n markkinointinimi sen Full Array -järjestelmälle, jossa on paikallinen himmennys. Se tarkoittaa taustavalaistusta, jossa LED-valot on sijoitettu näytön takaosaan ja niitä ohjataan erillisillä alueilla.
LED Plus on toinen valmistajakohtainen markkinointinimi, jota käytetään tietyissä LED-taustavalaistusjärjestelmissä. Tarkka toteutus voi vaihdella valmistajan ja TV-sukupolven mukaan.
NANO Full LED on myös valmistajakohtainen nimi, joka liittyy Full Array -taustavalaistukseen. Se tarkoittaa, että LED-valot on sijoitettu näytön taakse eikä vain sen reunoille. NANO Full LED -tekniikkaa ei pidä sekoittaa NanoCell-tekniikkaan, joka on erillinen LG:n näyttötekniikka.
| Taustavalaistus tai nimi | Mitä se kuvaa | Tärkein ominaisuus |
|---|---|---|
| Full Array LED | LED-valot on sijoitettu koko näytön takaosaan | Tasaisempi taustavalaistuksen jakautuminen |
| FALD | Full Array, jossa on itsenäisesti ohjattavat alueet | Paikallinen himmennys ja parempi kontrasti |
| Dual LED | Kaksi erityyppistä LED-valoa, joiden värilämpötilat ovat erilaiset | Taustavalaistuksen värilämpötilan hallinta |
| Mini LED | Pienempiä LED-valoja käytetään suurina määrinä | Enemmän LED-valoja ja himmennysalueita |
| RGB LED | Punaiset, vihreät ja siniset valonlähteet | Parempi taustavalaistuksen spektrin hallinta |
| RGB Mini LED | RGB-valonlähteet yhdistettynä Mini LED -tekniikkaan | Tarkempi kirkkauden ja värin hallinta |
| Samsung Direct Full Array | Samsungin markkinointinimi | Full Array -taustavalaistus |
| Samsung Quantum Matrix | Samsungin markkinointinimi | Mini LED ja paikallinen himmennys |
| Sony XR Backlight Master Drive | Sonyn markkinointinimi | Mini LED -taustavalaistuksen ohjaus |
| LG Full Array Dimming | LG:n markkinointinimi | Full Array ja paikallinen himmennys |
| LED Plus | Valmistajan markkinointinimi | Taustavalaistuksen lisäohjaus |
| NANO Full LED | Valmistajan markkinointinimi | Full Array -taustavalaistus |
